Descripción general

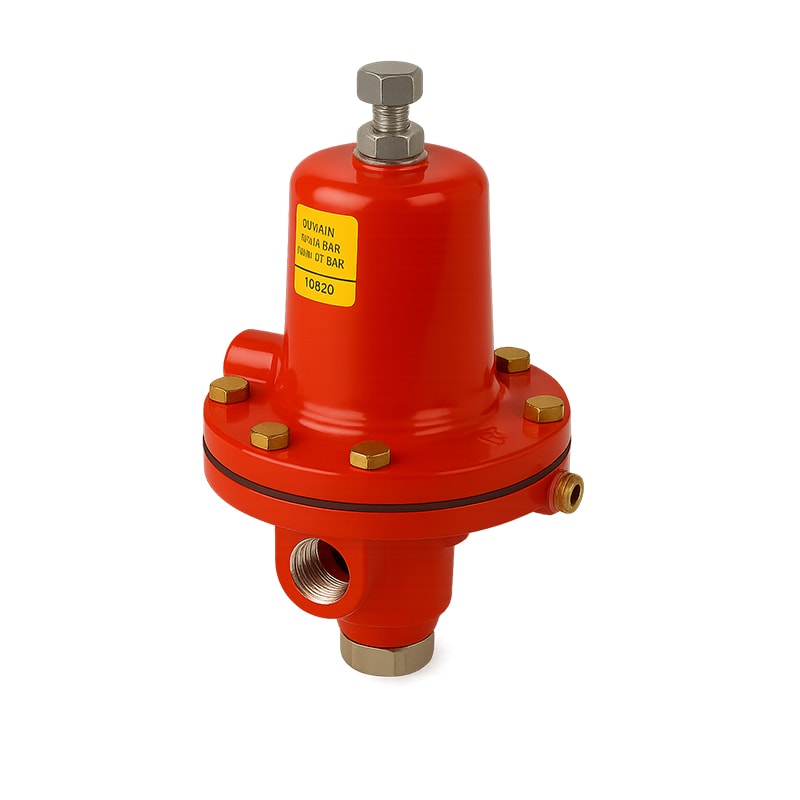

Regulador de presión de acción directa y resorte cargado, diseñado para reducir y mantener presión constante de gases en equipos neumáticos e instrumentación de control. El Tipo 64R incluye válvula de alivio interna para evitar sobrepresiones en sistemas de pequeña capacidad.
Aplicaciones o usos recomendados
- Regulación de gas LP, gas natural, aire y gases en sistemas de control neumático.
- Adecuado para gases como gas LP, gas natural, aire, amoniaco anhidro (NH3) y gas ácido (sour gas).
- Versiones especiales disponibles para servicio en gases corrosivos según norma NACE MR-01-75.
- Utilizado como regulador de alimentación a controladores piloto y equipos de instrumentación.
Características técnicas
- Presión de entrada máxima: 250 psig (17,2 bar).
- Presión de salida (operación): hasta 100 psig (6.9 bar).
- Conexiones: Entrada 1/2″ FNPT / salida lateral 1/2″ FNPT.
- Registro de presión: Interno.
- Ventilación: 1/4″ NPT con malla protectora.
- Peso: 1,01 kg (2.25 lb).
Materiales / componentes
- Cuerpo: Aluminio fundido a presión.
- Cubierta de resorte: Aluminio fundido o hierro fundido.
- Vástago y componentes internos: Acero inoxidable o latón.
- Diafragma: Nitrilo o FKM.
- Resorte del regulador: Acero o Inconel X750 (para 64R).
- Asiento válvula de alivio (64R): Acero inoxidable o latón.
Dimensiones / especificaciones físicas
Altura total: 140 mm (5.50”).
Ancho total con salida lateral: 100–102 mm (3.95–4.01”) según modelo.
Conexión lateral: 1/4” NPT.
Peso aproximado: entre 0.6–0.8 kg (según configuración).
Normas / certificaciones
- Cumple con NACE MR-01-75 para servicios con gases corrosivos.
- Diseñado bajo criterios de seguridad y operación industrial de Emerson Process Management.
Funcionamiento o principio de operación
Operación por resorte directo: el gas ingresa al cuerpo y actúa sobre el diafragma. Cuando la presión de salida excede el punto de ajuste, el diafragma se eleva, reduciendo el paso de gas. En la versión 64R, el exceso de presión se descarga a través del orificio del plato del diafragma y ventila mediante una salida con malla.
Compatibilidades / condiciones de uso
- Compatible con gases secos o ligeramente húmedos.
- No exceder los límites de presión y temperatura establecidos (-20 a 150 °F / -29 a 66 °C).
- Puede instalarse en cualquier posición, asegurando que la ventilación esté protegida contra obstrucciones.
Fuente
Emerson Process Management – Bulletin 71.1:64, January 2008.
