Descripción general

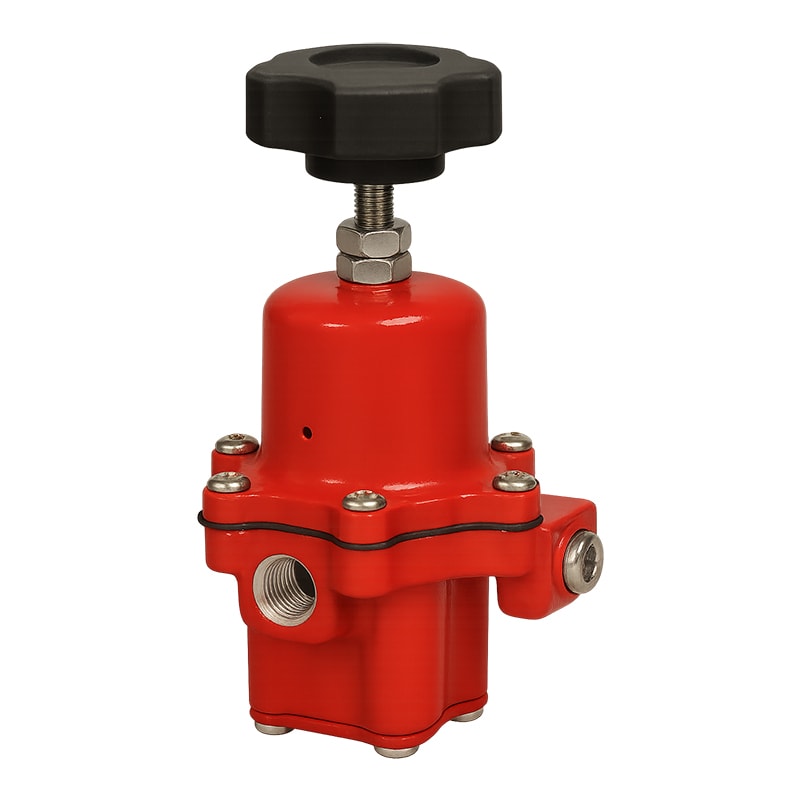

Reguladores de alta presión compactos diseñados para servicio en líquido o vapor. Ideales para instalaciones con espacio limitado, ofrecen alta estabilidad y exactitud en el control de presión. Disponibles en versiones ajustables mediante llave, perilla o dial, y versiones no ajustables con puntos fijos.
Aplicaciones o usos recomendados
Regulación de presión en sistemas de Gas LP, gas natural o gases industriales, donde se requiere control estable en líneas de alta presión. Adecuado para servicio portátil, cilindros, o sistemas con limitación de espacio. No apto para amoníaco anhidro.
Características técnicas
Presión máxima de entrada: 250 psig (17,2 bar).
Presión máxima de salida de emergencia: 50 psig (3,4 bar) por encima del ajuste nominal.
Rangos de salida disponibles: según modelo (de 3 a 135 psig / 0,21 a 9,3 bar).
Conexiones: 1/4” FNPT (entrada y salida).
Ventilación del resorte alineada sobre la entrada.
Capacidad (propano): de 400,000 a 1,200,000 BTU/h, según modelo.
Materiales / componentes
Cuerpo en latón y componentes metálicos de alta resistencia. Nota: no compatible con amoníaco anhidro debido al contenido de latón.
Dimensiones / especificaciones físicas
Altura total: 140 mm (5.50”).
Ancho total con salida lateral: 100–102 mm (3.95–4.01”) según modelo.
Conexión lateral: 1/4” NPT.
Peso aproximado: entre 0.6–0.8 kg (según configuración).
Normas / certificaciones
UL Listed como regulador de alta presión sin alivio. Cumple con los estándares de seguridad aplicables para equipos de gas LP.
Funcionamiento o principio de operación
Regula la presión de salida mediante un diafragma balanceado por resorte. La fuerza del resorte se ajusta manualmente (según versión) para mantener la presión de salida deseada. En el modelo 67CD, el ajuste se realiza visualmente mediante un dial calibrado que elimina la necesidad de manómetro.
Compatibilidades / condiciones de uso
Fluido: Gas LP, gas natural, gases del aire.
Temperatura de operación: -40 a 180°F (-40 a 82°C).
Versiones disponibles: 67CW (ajuste por llave), 67CH (ajuste por perilla), 67CD (ajuste por dial calibrado), 67CN (no ajustable, puntos fijos 10, 15 o 20 psig).
Fuente
Emerson Process Management – Fisher Regulators, Bulletin LP-7:67C, enero 2010.
