Descripción general
Regulador de gas LP de dos etapas integradas (primera no ajustable y segunda de baja presión). Diseñado para reducir la presión desde el recipiente hasta niveles de servicio doméstico o comercial. Proporciona una salida estable de 11 in. w.c. / 27 mbar, con válvula de alivio interna de alta capacidad. No apto para servicio en líquido.
Aplicaciones o usos recomendados
Sistemas de gas LP en fase vapor. Ideal para instalaciones residenciales, comerciales o industriales donde se requiere regulación precisa en dos etapas. No apto para uso en interiores ni en servicio de gas líquido.
Características técnicas
- Tipo: Regulador integral de dos etapas (primera no ajustable, segunda de baja presión).
- Presión de salida: 11 in. w.c. / 27 mbar. Presión de entrada máxima permitida: 250 psig / 17.2 bar.
- Presión de emergencia máxima: 250 psig / 17.2 bar.
- Orificio: 0.193 in. / 4.9 mm.
- Caudal: 550,000 BTU/h con propano. Registro de presión: Interno.
- Válvula de alivio interna: Sí, de alta capacidad.
- Conexiones: Entrada 1/4″ FNPT, FPOL salida 1/2″ FNPT.
- Posición del respiradero estándar: 3/8″ FNPT con malla, orientación sobre salida u opuesta a tomas de presión (según modelo).
- Peso aproximado: 1.9 lb (865 g) con conexión POL / 1.5 lb (671 g) con NPT.
Materiales / componentes

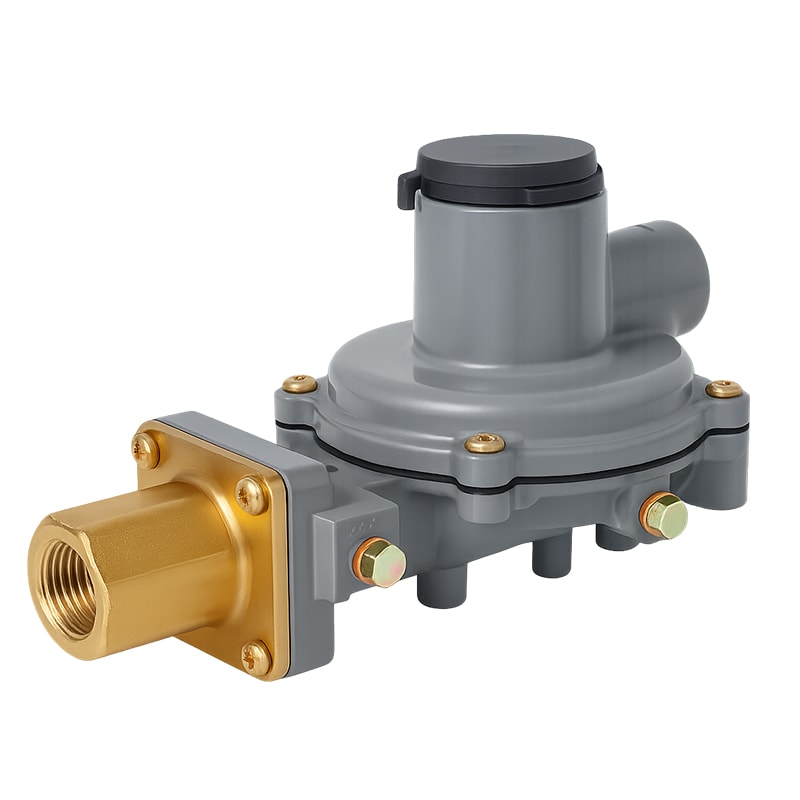

Cuerpo principal de aleación metálica resistente a la corrosión, acabado gris con tapa negra. Componentes internos diseñados para gas LP en fase vapor.
Dimensiones / especificaciones físicas
Peso: 0.85 kg (POL) / 0.67 kg (NPT). Entradas/salidas roscadas NPT.
Diseño compacto integral para montaje directo en línea o sobre tanque.
Normas / certificaciones
Cumple con NFPA No. 54 y 58, y con las prácticas de instalación del sector LP-Gas. Probado para desempeño de sellado y alivio desde –40 °F / –40 °C hasta 160 °F / 71 °C.
Funcionamiento o principio de operación
La primera etapa reduce la presión del tanque (~9 psig / 0.62 bar) sin válvula de alivio interna. La segunda etapa, ajustada a 11 in. w.c., regula con precisión la presión de salida y cuenta con una válvula de alivio de alta capacidad que ventila al ambiente en caso de sobrepresión. Ambas etapas están integradas en un solo cuerpo, simplificando la instalación y mantenimiento.
Compatibilidades / condiciones de uso
Compatible con sistemas de gas LP en vapor. No instalar en interiores ni en áreas con acumulación de agua o nieve. Instalar con respiradero orientado hacia abajo o protegido. No apto para gas líquido o presiones fuera de rango especificado.
Fuente
Emerson Process Management – Fisher Regulators. Manual de Instrucciones R122H, R222H, R222, R232A y R232E Series LP-Gas Regulators (D450141T012, Noviembre 2015).
