Descripción general

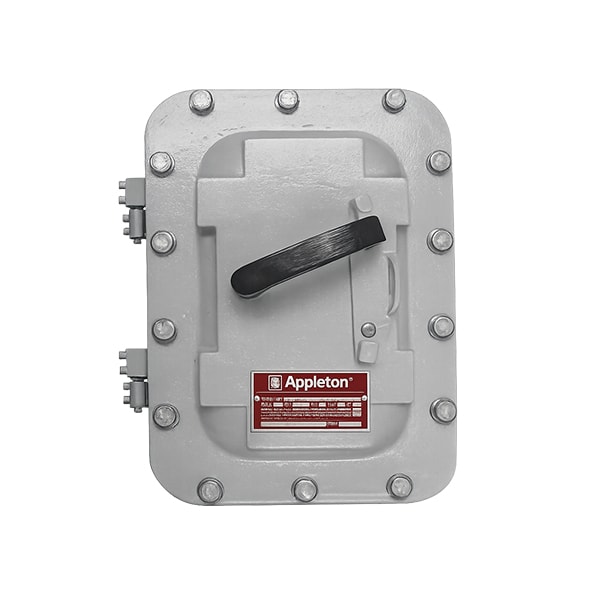

Cajas de interruptores automáticos atornillados diseñadas para ambientes peligrosos, a prueba de explosión, ignición por polvo y selladas.
Aplicaciones o usos recomendados
Uso en áreas donde se manipulan o almacenan materiales peligrosos; protección de circuitos contra sobrecargas y cortocircuitos; control de circuitos de iluminación y potencia.
Características técnicas
- Polos: 2 y 3 polos (4 polos bajo consulta)
- Tensiones: 240/480/600 V
- Capacidad AIC: hasta 100,000 dependiendo del interruptor
- Compatibilidad: GE, Square D y Cutler-Hammer
Materiales / componentes
Cuerpo y cubierta de aluminio sin cobre; pernos y componentes en acero inoxidable; junta tórica de neopreno; bandeja interna de acero galvanizado.
Dimensiones / especificaciones físicas
Múltiples tamaños de carcasa (A a G) con dimensiones variables; ejemplo: tamaño A aprox. 333.5 x 358.9 mm.
Normas / certificaciones
- UL: 1203
- CSA: C22.2 No. 25, No. 30, No. 5.1
- Clasificación NEC/CEC: Clase I Div 1 y 2 Grupos B, C, D; Clase II Div 1 y 2 Grupos E, F, G; Clase III
- NEMA: 4, 4X, 7BCD, 9EFG
Funcionamiento o principio de operación
El interruptor protege el circuito interrumpiendo la corriente en caso de sobrecarga o cortocircuito; el diseño de trayectoria de flama contiene posibles explosiones internas.
Compatibilidades / condiciones de uso
Compatible con interruptores de diferentes fabricantes; diseñado para ambientes industriales peligrosos con gases, vapores o polvo combustible.
Fuente
Catálogo Serie NE Appleton Emerson (2022)
