Descripción general

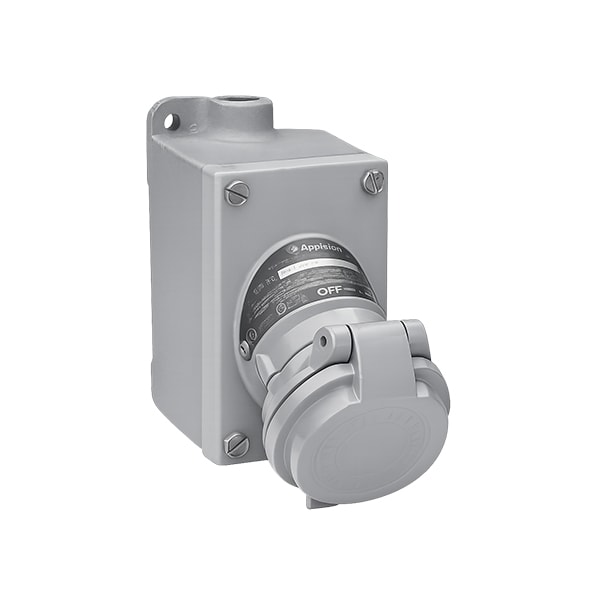

Toma de corriente de 20 amperios, sellada de fábrica y a prueba de explosiones, con construcción de acción retardada. Diseñada para operar en ambientes peligrosos Clase I, División 1 y 2 (Grupos C y D), así como Clase II y III. Compatible con enchufe Crouse-Hinds CPP516 (UL).
Aplicaciones o usos recomendados
- Sistemas de iluminación: portátiles o fijos.
- Cintas transportadoras:
- Calentadores eléctricos:
- Grupos electrógenos:
- Aire acondicionado: compresores y bombas.
- Instalaciones: con condiciones de humedad o corrosión.
Características técnicas
- Acción retardada: inserción y giro parcial antes del acople completo.
- Sellado de fábrica: sin necesidad de sellos externos.
- Protección GFCI (opcional): con disparo a 5 mA.
- Conectores de terminal de presión: incluidos.
- Homologación UL:
- Abrazaderas mecánicas de alivio de tensión:
- Aislantes: con alta resistencia dieléctrica y mecánica.
Materiales / componentes
- Cubierta: aluminio sin cobre (máx. 0.4 %).
- Cuerpo: hierro maleable.
- Tornillería: acero inoxidable.
- Bloques aislantes: poliéster termoendurecido con fibra de vidrio.
- Ojal: neopreno.
Dimensiones / especificaciones físicas
- Altura: 159 mm.
- Ancho: 149 mm.
- Profundidad: 182 mm.
- Tamaños de cubo: ½”, ¾”, 1”.
- Versiones: de caja simple, doble y tándem.
Normas / certificaciones
- UL: UL 1010 (UL 1203), UL 894.
- cULus: E10784.
- NEMA: 3, 7CD, 9EFG.
- NEC/CEC: Clase I Div. 1 y 2 (C, D), Clase II Div. 1 y 2 (E, F, G), Clase III.
Funcionamiento o principio de operación
Sistema de acción retardada: el enchufe se inserta, gira parcialmente y se desliza completamente para asegurar contacto controlado y seguro. El sellado de fábrica evita fugas o chispas en atmósferas explosivas.
Compatibilidades / condiciones de uso
- Compatible con: enchufe Crouse-Hinds CPP516 (20 A, 125–250 VCA, 2 hilos, 3 polos).
- No compatible con: tomas CPS selladas de fábrica distintas.
- Uso: en ambientes con gas, humedad o polvo.
Acabados estándar
- Hierro maleable: triple recubrimiento (zinc, cromato, epoxi).
- Aluminio: recubrimiento epóxico en polvo.
Fuente
Catálogo técnico Appleton™ “Contender™ CPS Factory Sealed 20 Amp Pin & Sleeve Receptacles”, Emerson Electric Co., septiembre 2020.
