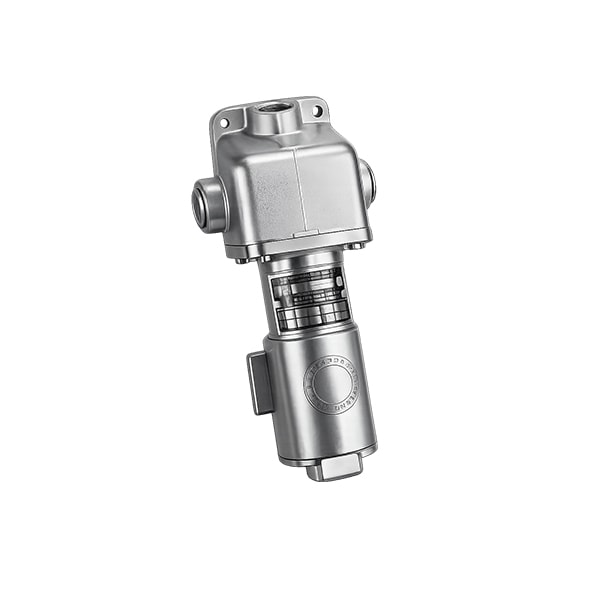

Descripción general
Receptáculos sellados de fábrica tipo pin y manguito de 30 y 60 amperios, diseñados a prueba de explosión. Incorporan construcción de seguridad de acción retardada con diseño Slide-Lok® y terminales de cable a presión. Ideales para aplicaciones eléctricas en áreas clasificadas.
Aplicaciones o usos recomendados
- Diseñados para alimentar o conectar equipos eléctricos fijos o portátiles en ambientes peligrosos:
- Sistemas de iluminación
- Cintas transportadoras
- Calentadores
- Grupos electrógenos
- Aire acondicionado
- Compresores
- Bombas
- Ubicaciones Clase I, Divisiones 1 y 2:
donde existen vapores o gases inflamables (plantas petroquímicas, refinerías, plantas de pintura o productos químicos).
Características técnicas
- Sellado de fábrica: no requiere sellos externos.
- Confina el arco eléctrico: dentro del receptáculo.
- Contactos energizados: profundamente empotrados.
- Puesta a tierra tipo 2: (carcasa y polo adicional).
- Puerta con resorte: que evita entrada de polvo.
- Contactos de latón: con resorte de cobre-berilio.
- Abrazaderas mecánicas: que reducen tensión en cables, cumplen UL.
- Casquillo de neopreno comprimido: que evita ingreso de agua.
- Aislantes de poliéster reforzado: con fibra de vidrio.
- Compatible: con enchufes CPH para zonas peligrosas Powertite™.
Materiales / componentes
- Cuerpo y tapa: aluminio sin cobre (máx. 0.4%)
- Caja de montaje: hierro maleable
- Bloques aislantes: poliéster reforzado con fibra de vidrio
Dimensiones / especificaciones físicas
- CES (30 A): 211 mm (8.31”) largo × 125 mm (4.94”) alto.
- CES (60 A): 301 mm (11.88”) largo × 174 mm (6.88”) alto.
- CESD (30 A): 220 mm (8.69”) largo × 171 mm (6.75”) alto.
- CESD (60 A): 323 mm (12.75”) largo × 236 mm (9.31”) alto.
Normas / certificaciones
- UL: UL 1010 (UL 1203), UL 894, UL 1682
- CSA: C22 N°30, C22.2 N°159, C22.2 N°182.1
- Certificados UL: E10784
- Certificado CSA: 038644
Funcionamiento o principio de operación
Acción retardada Slide-Lok®:
1. Inserte el enchufe hasta el primer tope.
2. Mueva el Slide-Lok® hacia la derecha.
3. Empuje el enchufe completamente hacia adelante para conexión segura. Esta acción garantiza cierre hermético y evita desconexión accidental bajo carga.
Compatibilidades / condiciones de uso
- Compatibles: con enchufes CPH de 30 y 60 A.
- Uso: en ambientes Clase I, Divisiones 1 y 2, Grupos C y D.
- Aptos: para sistemas 125–600 VCA (según modelo).
- Certificación: solo versiones con caja trasera certificadas UL.
- Cumplimiento: cumplen con requisitos NEC/CEC para ubicaciones peligrosas.
Acabados estándar
- Cuerpos de hierro maleable: triple capa (galvanizado con zinc, cromato y recubrimiento epoxi en polvo).
- Receptáculos de aluminio: cerámica pulida.
- Carcasas y tapas: recubrimiento epóxico.
Fuente
Catálogo Appleton – “CES y CESD Factory Sealed Receptacles”, Emerson Electric Co., edición octubre 2021.
