Descripción general

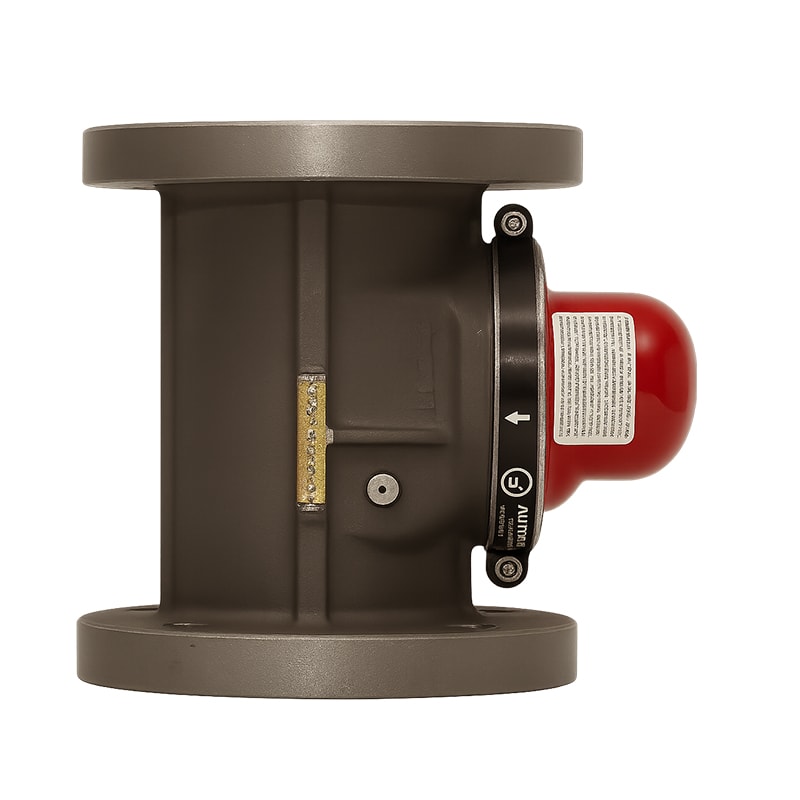

Dispositivo de cierre automático diseñado para cortar el suministro de gas en caso de sismo. Actúa mediante un sistema mecánico que se activa por vibración, bloqueando el paso de gas para prevenir fugas e incendios posteriores a un movimiento telúrico. Incluye ventana de estado visual, indicador de nivel y sistema de reseteo manual.
Aplicaciones o usos recomendados
Instalaciones de gas natural o gas LP en edificios industriales, comerciales o residenciales donde se requiere protección automática ante sismos. Ideal para sistemas de 4” de diámetro nominal.
Características técnicas
- Tipo: Flangeada vertical (Bottom In Flow) – Tamaño nominal de tubería: 4”
- Presión máxima de operación: 60 psi
- Fluido: Gas seco (gas natural o LP)
- Sentido de flujo: Indicado con flecha en el cuerpo
- Cv (coeficiente de flujo): 480
- Longitud: 6-3/8”
- Altura: 7-1/2”
- Diámetro exterior: 9”
Materiales / componentes
Cuerpo metálico resistente a vibraciones y variaciones térmicas; componentes internos de alta precisión; sistema mecánico de disparo sísmico; tapa con mecanismo de reseteo y visor de estado.
Dimensiones / Especificaciones físicas
- Longitud total: 6-3/8” (162 mm)
- Altura total: 7-1/2” (191 mm)
- Diámetro: 9” (229 mm)
- Diámetro entre centros de bridas: 7-1/2” – Diámetro de orificios de brida: 3/4”
- Número de orificios: 8
Normas / certificaciones
- UL Listed (EE. UU.)
- Certificada por la California State Architect’s Office (CA-DSA No. 13-27)
- Aprobada por la Ciudad de Los Ángeles
- Cumple con normas: California Standard No. 12-12-1, ANSI Z21.21 (2012) y ASCE 25-06
- Garantía: 30 años contra defectos de fabricación
Funcionamiento o principio de operación
Opera mediante un sistema de detección de movimiento sísmico. Cuando la vibración excede un umbral predeterminado, el mecanismo interno se libera, provocando el cierre inmediato del paso de gas. Una vez activada, la válvula debe restablecerse manualmente mediante el botón de reseteo. Incluye ventana de estado para verificar visualmente si está en posición abierta o cerrada.
Compatibilidades / condiciones de uso
- Aplicable para gas natural y gas LP seco:
- Rango de temperatura ambiente: -30 °C a +70 °C.
- Disponible en versiones NPT y flangeadas:
- Flujo vertical ascendente o descendente según modelo
Fuente
Documento técnico oficial: Pacific Seismic Products – Specifications: Model VB- 316F(60) Flanged Valve.
