Descripción general

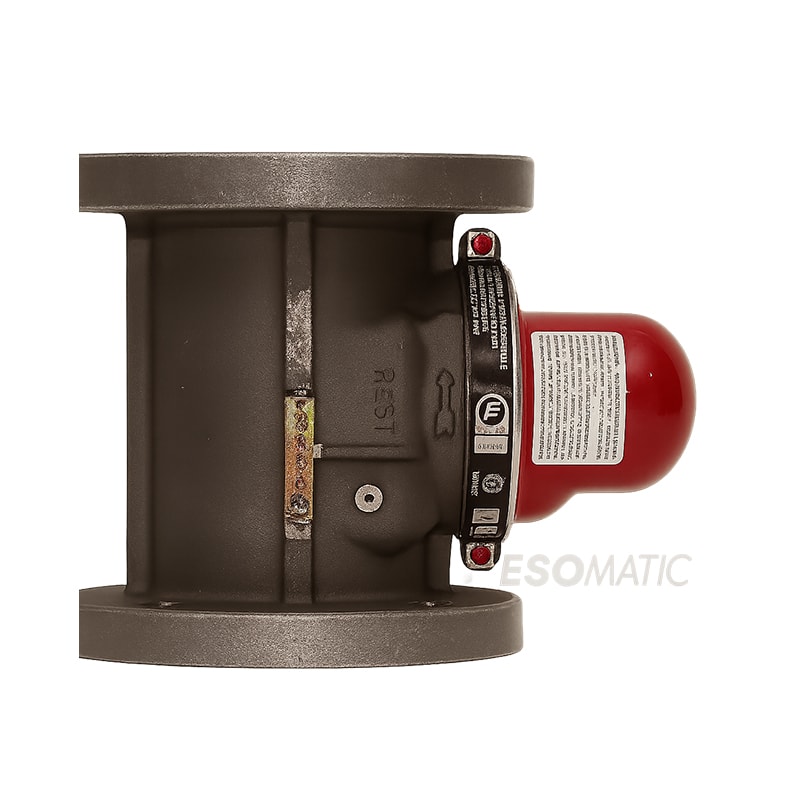

Válvula sísmica automática tipo flangeada diseñada para interrumpir el flujo de gas de manera inmediata ante un sismo, protegiendo instalaciones industriales y residenciales. Cuenta con un sistema de activación sensible a la vibración sísmica y un indicador visual de estado con ventana transparente.
Aplicaciones o usos recomendados
- Sistemas de Gas Natural o Gas LP: seco.
- Instalaciones industriales, comerciales o residenciales: en zonas sísmicas.
- Cumple con los requerimientos de cierre automático por evento sísmico: conforme a normas de seguridad de California.
Características técnicas
- Parámetro: Especificación
- Tipo de flujo: Vertical – entrada inferior (Bottom In Flow)
- Tamaño nominal de tubería: 3”
- Presión máxima de trabajo: 60 psi
- Tipo de gas: Gas seco / Gas Natural / LP
- Longitud total: 5-3/8” (137 mm)
- Altura: 7.16” (182 mm)
- Diámetro total: 7-1/2” (190 mm)
- Número de orificios de fijación: 4
- Diámetro de orificio (típico): 3/4”
- Diámetro en centro de brida: 6”
- Capacidad de flujo (Cv): 336
- Temperatura ambiente de operación: -30 °C a +70 °C (-22 °F a +158 °F)
- Fluido compatible: Gas Natural o LP
- Sentido de flujo: Indicado por flecha grabada en el cuerpo
Materiales / componentes
- Cuerpo metálico robusto: de alta resistencia.
- Indicador de nivel: y ventana visual de estado.
- Mecanismo de reseteo manual: externo.
- Conexiones tipo flange: según tamaño nominal.
Datos de fluido y compatibilidad
Normas / certificaciones
- UL Listed (EE.UU.)
- Certificación CA-DSA No. 13-35 (California State Architect’s Office)
- Aprobada por la Ciudad de Los Ángeles
- California Standard No. 12-12-1
- ANSI Z21.21 (2012)
- ASCE 25-06
- Garantía: 30 años contra defectos de fabricación
Funcionamiento o principio de operación
El sistema interno detecta movimientos sísmicos superiores al umbral normativo. Al activarse, la válvula interrumpe automáticamente el flujo de gas, previniendo fugas o explosiones. El reseteo manual se realiza tras la verificación de seguridad, restaurando el paso de gas mediante el control externo.
Compatibilidades / condiciones de uso
- Compatible con instalaciones de gas natural o LP en línea vertical.
- Montaje en posición vertical ascendente.
- Adecuada para ambientes entre -30 °C y +70 °C.
- Puede instalarse en sistemas con bridas estándar y en combinación con otros equipos de seguridad sísmica.
Fuente
Pacific Seismic Products, Specifications: Model VB-315F(60) Flanged Valve – Vertical Bottom In Flow (catálogo técnico).
