Descripción general

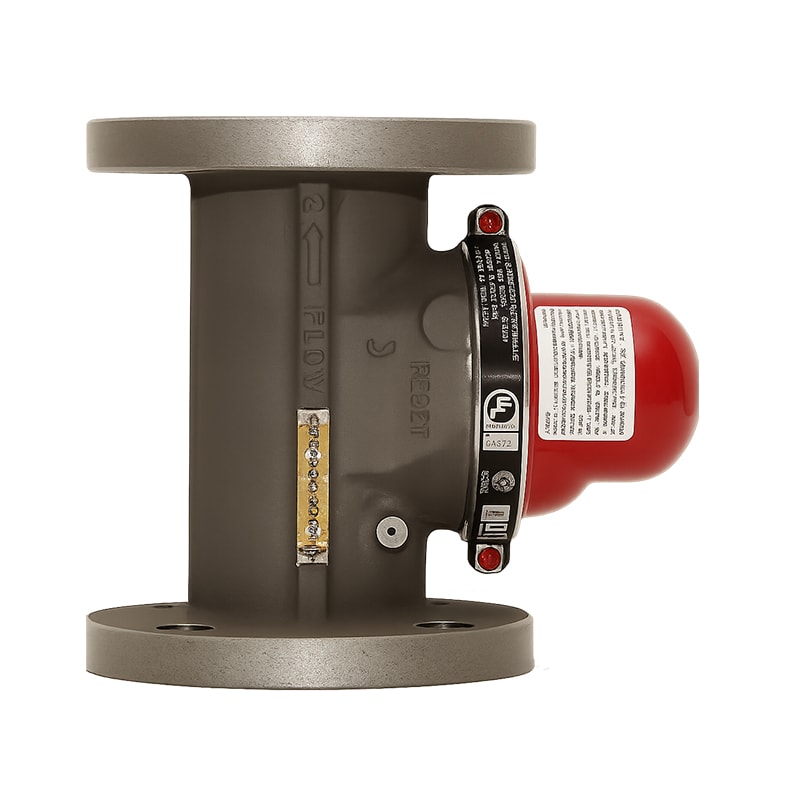

Dispositivo de seguridad diseñado para interrumpir automáticamente el flujo de gas natural o LP durante un evento sísmico. Incluye ventana de estado visual, indicador de nivel, flecha de dirección de flujo y sistema de reinicio manual (reset).
Aplicaciones o usos recomendados
Instalaciones de gas natural o LP en edificaciones residenciales, comerciales e industriales. Cumple las normativas sísmicas de California y se emplea como medida de seguridad ante fugas de gas provocadas por movimientos telúricos.
Características técnicas
- Tipo de flujo: vertical (entrada inferior) – Conexión: bridas (flanged) de 2”
- Longitud: 53⁄8” (137 mm)
- Altura: 7.18” (182 mm)
- Diámetro: 6” (152 mm)
- Diámetro entre centros: 43⁄4” (121 mm)
- Diámetro de orificios: 3⁄4” (19 mm)
- Número de orificios: 4
- Presión máxima de trabajo: 60 psi
- Cv: 164 (equivalente a 5 pies de longitud de tubería)
- Temperatura ambiente: –30 °C a +70 °C
Materiales / componentes
Cuerpo metálico robusto con tapa protectora roja (indicador visual). Componentes internos diseñados para operación mecánica confiable sin necesidad de energía eléctrica.
Datos de fluido y compatibilidad
Apta para gases secos: gas natural y gas LP. Fluido de operación: gas combustible seco.
Normas / certificaciones
- UL Listed (EE. UU.)
- Certificada por la California State Architect’s Office (CA-DSA No. 13-23)
- Aprobada por la City of Los Angeles
- Cumple con:
- California Standard 12-12-1
- ANSI Z21.21
Funcionamiento o principio de operación
Sistema de cierre automático activado por movimiento sísmico. Una masa inercial interna detecta vibraciones y cierra el paso del gas. El restablecimiento se realiza manualmente mediante el botón reset.
Compatibilidades / condiciones de uso
- Solo para instalación vertical (entrada inferior).
- Aplicaciones hasta 60 psi.
- Uso en ambientes secos.
- Temperatura ambiente: –30 °C a +70 °C.
- Instalación conforme a las normas locales de gas y sismos.
Garantía del fabricante
30 años contra defectos de fabricación.
Fuente
Documento técnico “Specifications: Model VB-314F(60) Flanged Valve – Pacific Seismic Products”, Lancaster, CA, USA.
