Descripción general

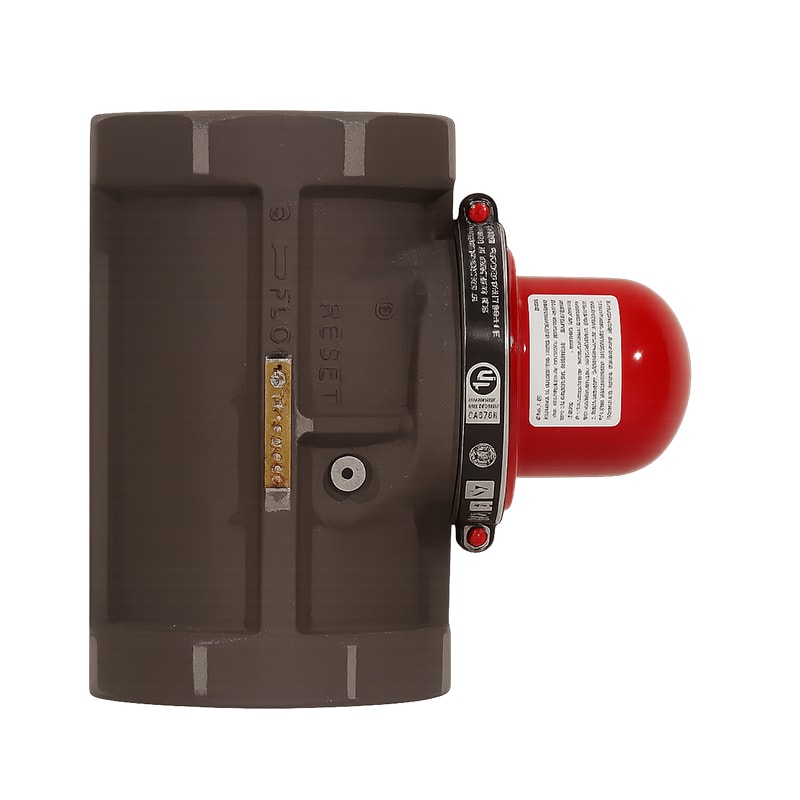

Válvula sísmica automática de cierre por detección de sismos. Diseñada para instalarse en posición vertical (entrada inferior, flujo ascendente). Actúa automáticamente al detectar vibraciones sísmicas, interrumpiendo el suministro de gas para prevenir fugas o incendios posteriores a un movimiento telúrico.
Aplicaciones o usos recomendados
Sistemas de gas natural o LP en instalaciones residenciales, comerciales e industriales dentro de zonas sísmicas. Apta para instalación en líneas de combustible seco y sistemas donde se requiera protección automática ante sismos.
Características técnicas
- Diámetro nominal: 2-1/2” NPT roscado
- Configuración de flujo: Vertical, entrada inferior, salida superior
- Presión máxima: 60 psi
- Valor de flujo (Cv): 236
- Longitud: 5-5/8” (143 mm)
- Altura total: 8.19” (208 mm)
- Sección octagonal: 4-3/4” (121 mm)
- Rosca: 8 hilos por pulgada
- Capacidad de flujo: hasta 64,128 SCFH (60 psi)
- Rango de temperatura: –30 °C a +70 °C (–22 °F a +158 °F)
Materiales / componentes
- Cuerpo metálico con roscas NPT.
- Incluye:
- Indicador visual de estado (ventana de visualización)
- Dispositivo de reset manual
- Flecha direccional de flujo grabada en el cuerpo
- Mecanismo interno de disparo sísmico calibrado de fábrica
Dimensiones / especificaciones físicas
- Longitud: 5-5/8”
- Altura: 8.19”
- Octágono: 4-3/4”
- Conexiones NPT: 2-1/2” verticales.
Normas / certificaciones
- UL Listed (EE. UU.)
- Certificación del California State Architect’s Office (CA-DSA No. 13-30)
- Aprobada por la Ciudad de Los Ángeles
- Cumple con los estándares:
- California Standard 12-12-1
- ANSI Z21.21:2012 – ASCE 25-06
Funcionamiento o principio de operación
Al detectar una vibración sísmica significativa, el mecanismo interno activa el cierre inmediato del paso de gas. El restablecimiento del flujo requiere una reposición manual (reset), asegurando que la instalación sea revisada antes de volver a operar. Incluye ventana visual que indica el estado (abierta/cerrada).
Compatibilidades / condiciones de uso
- Fluido: gas natural o gas LP seco
- Instalación: vertical, flujo ascendente (bottom-in)
- Temperatura ambiente de operación: –30 °C a +70 °C
- Modelos disponibles: también en versiones NPT y bridadas, para presiones de hasta 60 psi.
Fuente
Documento técnico oficial Pacific Seismic Products – VB-318(60) NPT Valve, CA-DSA No. 13-30, Lancaster, California, EE. UU.
