Descripción general

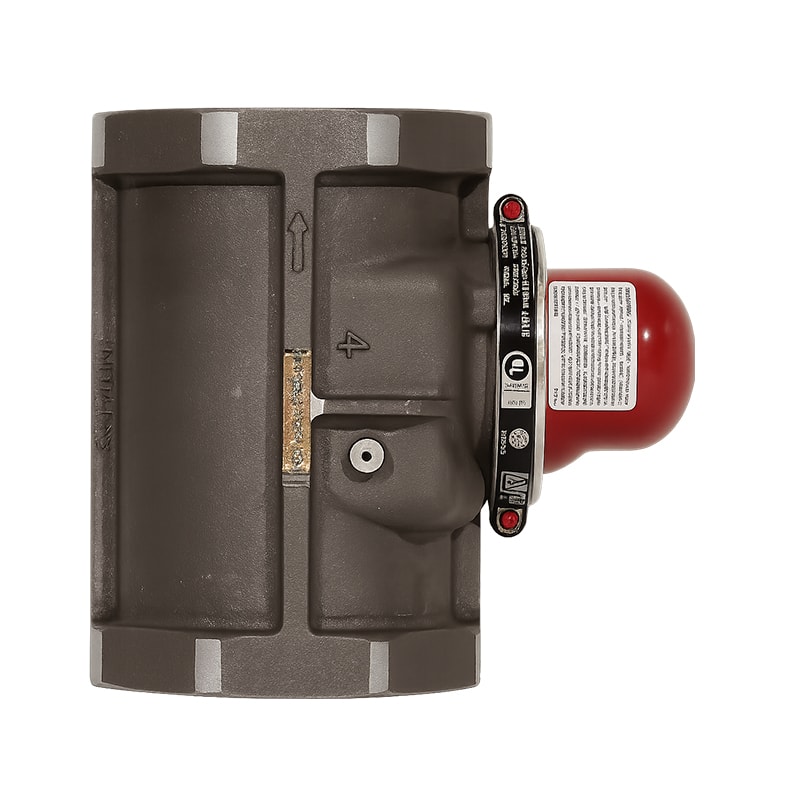

Válvula sísmica automática vertical de flujo inferior (Bottom In Flow), diseñada para cortar el suministro de gas de forma inmediata en caso de movimientos sísmicos. Fabricada conforme a las normas más exigentes en seguridad sísmica y de gas.
Aplicaciones o usos recomendados
- Sistemas de gas natural o LP en edificaciones residenciales, comerciales e industriales.
- Instalaciones que requieren protección ante fugas o rupturas de líneas por sismo. Ideal para instalaciones con flujo vertical hacia arriba.
Características técnicas
- Tipo de conexión: NPT roscada – Tamaño nominal: 4”
- Roscas por pulgada: 8
- Presión máxima: 60 psi
- Dirección de flujo: vertical ascendente (indicado con flecha en cuerpo)
- Indicadores: ventana de estado visual y nivel de reseteo manual
- Cv (coeficiente de flujo): 480
- Longitud equivalente de tubería: 13 pies
Materiales / componentes
Cuerpo metálico de alta resistencia (aleación de aluminio o acero, según configuración). Componentes internos diseñados para operación confiable en gas seco y ambiente industrial.
Dimensiones / especificaciones físicas
- Longitud: 6-1/4” (159 mm)
- Altura: 8.5” (216 mm)
- Diámetro octogonal: 5-3/4” (146 mm)
Normas / certificaciones
- UL Listed (USA)
- Certificada por: California State Architect’s Office (CA-DSA No. 13-26)
- Aprobada por: Ciudad de Los Ángeles – Cumple con:
- California Standard No. 12-12-1
- ANSI Z21.21 (2012)
- ASCE 25-06
- Garantía: 30 años contra defectos de fabricación
Funcionamiento o principio de operación
Dispositivo de corte sísmico que utiliza un mecanismo de detección de movimiento para cerrar automáticamente el flujo de gas ante vibraciones de intensidad significativa. El restablecimiento se realiza manualmente mediante el botón de “Reset” ubicado en el cuerpo de la válvula. Incluye ventana visual de estado para verificación del cierre.
Compatibilidades / condiciones de uso
- Compatible con gas natural y gas LP seco: Temperatura ambiente: -30 °C (-22 °F) a +70 °C (158 °F).
- Diseñada para instalación en posición vertical: con flujo ascendente desde la parte inferior.
- Disponible también en versiones con brida: (Flanged).
Fuente
Pacific Seismic Products – Specifications: Model VB-316(60) NPT Valve, www.4GasOff.net
