Descripción general

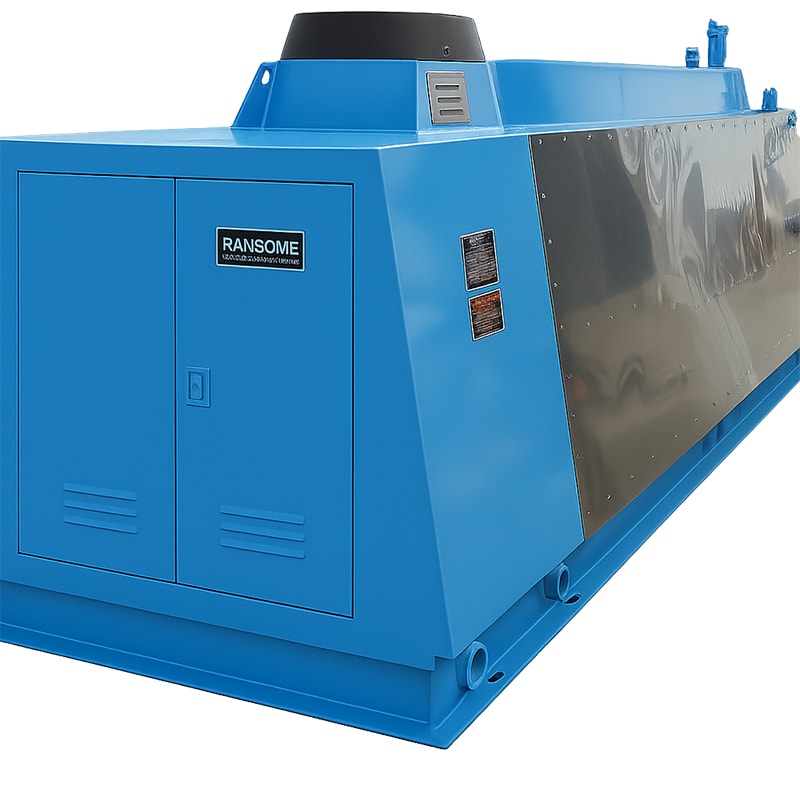

Vaporizadores de gas LP tipo baño de agua de gran capacidad, diseñados para aplicaciones industriales y comerciales que requieren suministro continuo y confiable de vapor. Los modelos de la serie ID ofrecen capacidades de 500 a 10,000 galones por hora (GPH) de propano, garantizando operación automática y segura en todo tipo de clima.
Aplicaciones o usos recomendados
Hornos de tratamiento térmico, secadores de agregados, plantas de secado y procesamiento de alimentos, hornos industriales, sistemas de combustible de respaldo, plantas de peak shaving y cualquier operación que requiera suministro ininterrumpido de gas LP vaporizado.
Características técnicas
- Capacidad: de 500 a 10,000 GPH de propano.
- Combustión eficiente y estable, independiente de condiciones meteorológicas.
- Quemador de potencia con ventilador de servicio pesado para flujo de aire constante y combustión de alta eficiencia.
- Diseño compacto y bajo perfil con recubrimiento exterior en acero inoxidable. Suministro continuo de vapor seco y cálido, gracias a su gran masa térmica del baño de agua.
- Componentes protegidos contra la intemperie, con aislamiento completo para operación económica.
- Cumple requisitos de seguridad Factory Mutual.
- Sistema de seguridad automática: apaga el quemador y activa alarmas en caso de presión excesiva, baja temperatura o falla de llama.
- Control integral de nivel de líquido que evita el arrastre de propano líquido a la línea de vapor.
- Entrega lista para instalar, solo requiere alimentación eléctrica y conexión de líneas.
Materiales / componentes
Recipiente a presión ASME, tubos intercambiadores de calor sumergidos, cámara de baño de agua-glicol, quemador de gas de potencia, gabinete metálico de acero inoxidable, válvulas de control y sistema de seguridad integrado.
Dimensiones / especificaciones físicas
Ejemplo modelo ID4000:
Altura: 218 cm (86”)
Ancho: 239 cm (94”)
Longitud: 742 cm (292”)
Peso aproximado: 10,886 kg (24,000 lb)
Rango general:
Longitud: 297–945 cm (117”-372”)
*Altura: 133–213 cm (52.25”-84”)
*Ancho: 122–259 cm (48”-102”)
*Peso: 2,041–14,515 kg (4500-32000)
*según modelo.
Normas / certificaciones
Cumple con:
– ASME Section VIII (American Society of Mechanical Engineers)
– NFPA 58 (National Fire Protection Association)
– Factory Mutual System
– Reglamentos estatales y locales aplicables en EE.UU. y Canadá
Funcionamiento o principio de operación
El vaporizador ID funciona mediante un baño de agua-glicol calentado por un quemador de gas, que transfiere calor a los tubos intercambiadores donde el propano líquido se convierte en vapor. El sistema de control monitorea temperatura, presión y nivel de líquido, manteniendo operación automática. El diseño del quemador y el ventilador asegura una combustión uniforme y silenciosa, mientras el gran volumen del baño de agua actúa como reserva térmica que permite mantenimiento sin interrupciones de vapor.
Compatibilidades / condiciones de uso
Operación continua desde carga mínima a máxima. Tolerante a condiciones climáticas adversas. Puede operar en paralelo para aumentar capacidad. Compatible con otros gases: C3H6, NH3, SO2, Cl2 (consultar fábrica).
Fuente
Brochure técnico “ID Series Water-Bath LP-Gas Vaporizers” – Ransome Manufacturing, Fresno, California, USA.
