Descripción general

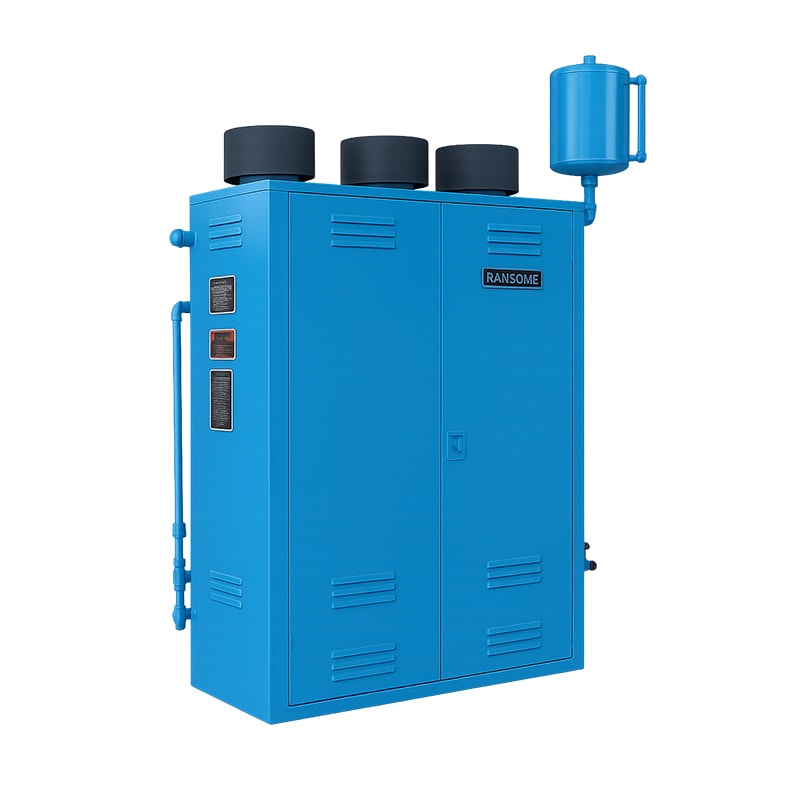

RW540 de Ransome consiste en vaporizadores de gas LP tipo baño de agua, diseñados para convertir gas licuado (propano u otros gases similares) en fase vapor. Operan mediante un quemador de gas que calienta un baño de agua con glicol, asegurando una vaporización continua y eficiente para aplicaciones industriales y comerciales.
Aplicaciones o usos recomendados
Utilizados en instalaciones industriales, comerciales y de transporte donde se requiere vaporización continua y controlada de gas LP. Ideales para sistemas de mediana y gran capacidad, garantizando un suministro de vapor estable incluso ante variaciones de carga o condiciones ambientales.
Características técnicas
- Capacidad: 540 GPH de propano.
- Sistema de control de gas: por milivoltios para mantener la temperatura del baño de agua.
- Regulación de presión: en dos etapas.
- Tubos vaporizadores: con aletas de intercambio térmico conforme a norma ASME.
- Bomba de circulación integrada: para mejorar la transferencia de calor.
- Deflectores de aire de combustión: con doble persiana.
- Capacidad de modulación: infinita.
- Control automático de nivel de líquido: eléctrico.
Materiales / componentes
- Recipiente a presión certificado por ASME: sumergido en baño de agua.
- Mezcla de agua y glicol: como medio de transferencia térmica.
- Ensamble de válvulas y quemador: alojado en gabinete ventilado.
- Mecanismo de flotador de acero inoxidable y válvula solenoide: para control de nivel de líquido.
Dimensiones / especificaciones físicas
Capacidad: 540 GPH (1,035 kg/h)
Potencia térmica: 49.46 millones BTU/h
Altura: 177 cm |
Ancho: 107 cm |
Profundidad: 67 cm
Peso de envío: 883 kg.
Normas / certificaciones
- NFPA 58: National Fire Protection Association
- ASME Sección VIII: Código de Recipientes a Presión
- California Code of Regulations, Título 8: Factory Mutual System
- Railroad Commission of Texas.
Funcionamiento o principio de operación
El recipiente vertical certificado por ASME está sumergido en un baño de agua con glicol calentado directamente por un quemador de gas. El quemador utiliza una pequeña cantidad de vapor generado para calentar el baño, transfiriendo el calor al gas líquido que ingresa para su vaporización. Un interruptor de temperatura (ajustado a 175 °F) activa el quemador cuando la temperatura desciende. La bomba de circulación asegura una temperatura uniforme. Los modelos RW100 usan una válvula de entrada mecánica; los modelos RW180–RW900 emplean interruptores de flotador eléctricos y válvulas solenoides.
Compatibilidades / condiciones de uso
Compatible con propano y otros gases industriales como C3H6 (propileno), NH3 (amoníaco), SO2 (dióxido de azufre) y Cl2 (cloro), previa consulta al fabricante. Opción de encendido eléctrico (110 V) para condiciones extremas de viento. Diseñado para instalación en exteriores con mantenimiento mínimo.
Fuente
Ransome Manufacturing. Boletín técnico: RW Series Water-Bath LP-Gas Vaporizers. Fresno, California, EE. UU.
