Descripción general

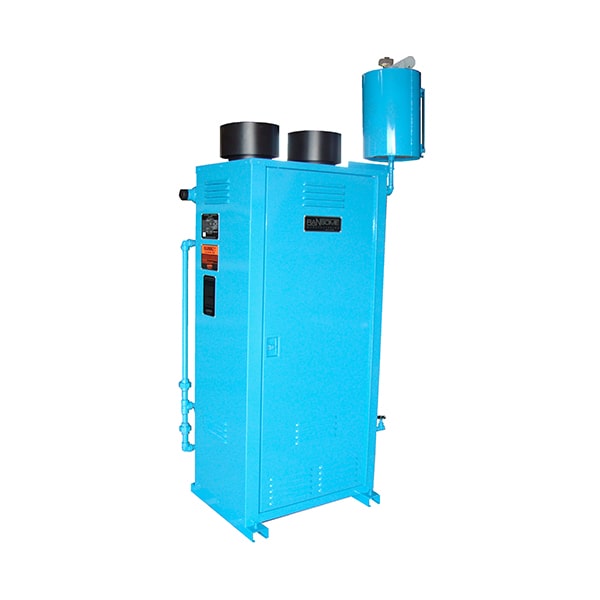

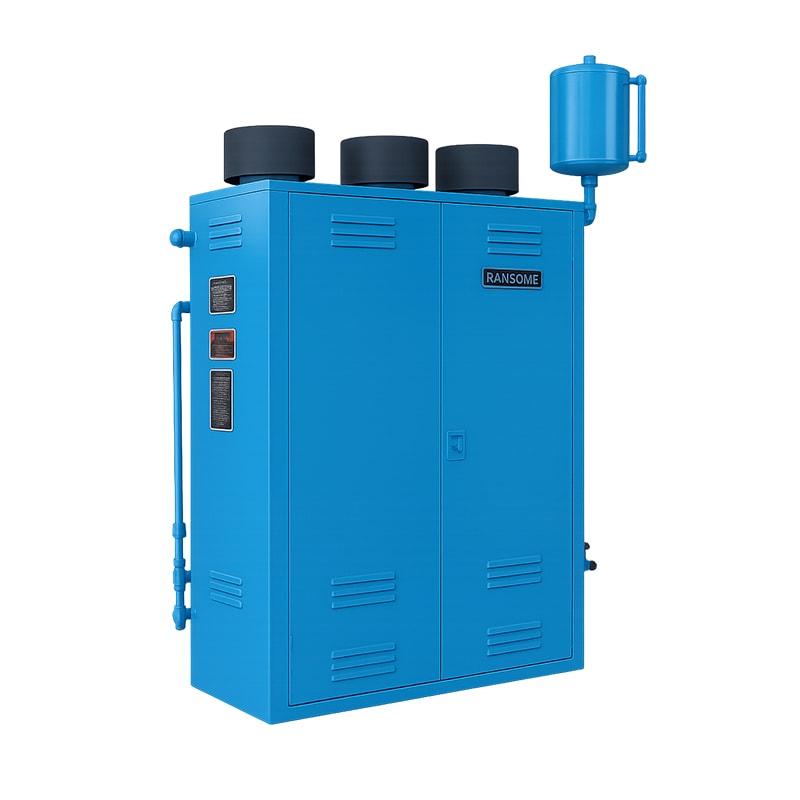

Vaporizadores de gas LP tipo baño de agua, diseñados para convertir el gas líquido en vapor mediante transferencia térmica indirecta a través de un baño de agua- glicol. Ideales para operación continua y estable bajo diferentes condiciones de carga.
Aplicaciones o usos recomendados
Sistemas industriales de suministro de gas LP en plantas de proceso, calefacción, generación de energía, y aplicaciones con requerimientos de vapor constante y seguro. Adecuados para ambientes con variaciones térmicas y de presión.
Características técnicas
- Capacidad: de 100 a 900 galones por hora (GPH) de propano.
- Operación de turndown infinito: suministro constante desde carga cero a máxima capacidad.
- Control de temperatura del baño de agua: por sistema de gas milivoltio.
- Válvula de control de gas: en gabinete seco con regulador ventilado.
- Interruptor de temperatura sellado: con contactos metálicos preciosos.
- Regulación de dos etapas: para presiones precisas.
- Tuberías vaporizadoras: con aletas integradas y cámara de agua interna de alta eficiencia.
- Bomba de circulación incorporada:
- Diseño modular compacto: con bafles dobles.
- Opción de reencendido eléctrico de piloto: (110 V).
Materiales / componentes
Recipiente a presión certificado ASME, cámara interna de agua-glicol, tuberías de vaporización con aletas, válvulas de control mecánicas o eléctricas, gabinete metálico seco y sistema de combustión con piloto eléctrico opcional.
Dimensiones / especificaciones físicas
Ejemplo modelo RW540:
Altura: 177 cm (69.5”)
Ancho: 107 cm (42”)
Profundidad: 67 cm (26.25”)
Peso: 883 kg (1950 lb)
Rango general:
*Altura: 122 – 177 cm (48”-69.5”)
*Ancho: 42-178 cm (16.5”-70”)
*Profundidad: 53 – 67 cm (20.75”-26.25”)
*Peso: 204 – 1391 kg (450-3070 lb)
*según modelo.
Normas / certificaciones
- ASME Sección VIII (American Society of Mechanical Engineers)
- NFPA 58 (National Fire Protection Association)
- California Code of Regulations Title 8
- Factory Mutual System y Railroad Commission of Texas
Funcionamiento o principio de operación
El vaporizador RW consiste en un recipiente vertical a presión ASME, sumergido en un baño de agua-glicol. Un quemador de gas consume una pequeña porción de vapor para calentar el baño, transfiriendo calor al propano líquido que ingresa al recipiente, donde se vaporiza. El interruptor de temperatura monitorea el baño (ajustado a 175 °F) y activa el quemador cuando la temperatura desciende. El sistema de bombeo interno mantiene la mezcla homogénea y evita puntos calientes. Modelos RW100: control mecánico por válvula flotante. Modelos RW180–RW900: control eléctrico con flotador y válvula solenoide.
Compatibilidades / condiciones de uso
Capaz de operar desde carga cero hasta máxima capacidad sin condensación. Diseñado para condiciones meteorológicas severas (opcional piloto eléctrico 110 V). Puede instalarse en paralelo para mayores capacidades. Compatible con otros gases (consultar fábrica: C3H6, NH3, SO2, Cl2).
Fuente
Brochure técnico “RW Series Water-Bath LP-Gas Vaporizers” – Ransome Manufacturing, Fresno, California, USA.
