Descripción general

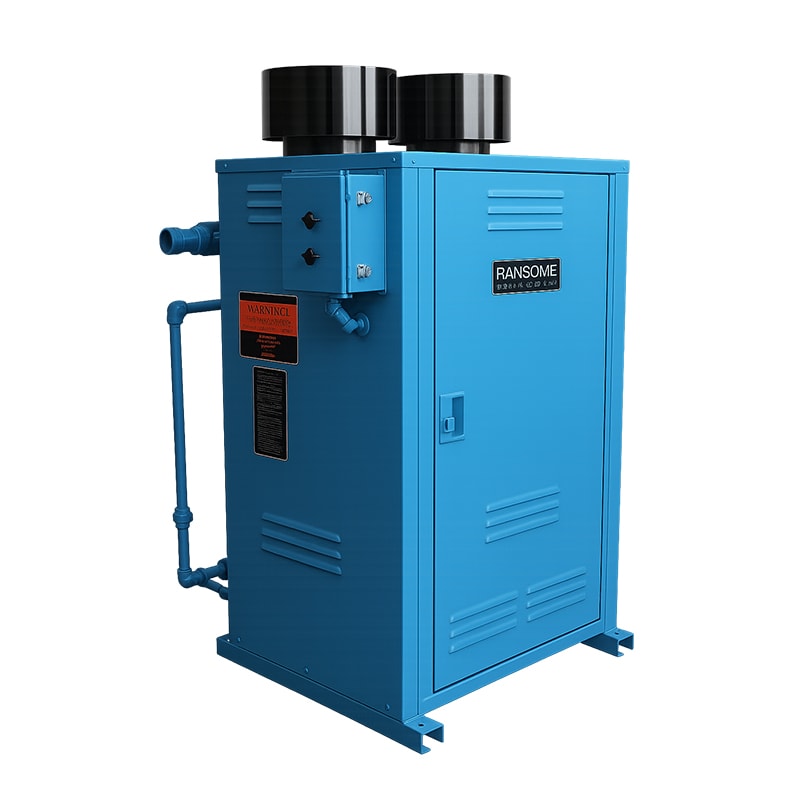

Vaporizadores directos de gas LP (propano) diseñados para convertir el gas líquido en vapor de forma controlada y continua mediante un sistema de combustión directa. Equipos compactos, modulares y de alta eficiencia térmica, certificados bajo normas internacionales.
Aplicaciones o usos recomendados
Sistemas industriales de suministro de gas LP donde se requiere vapor confiable: plantas de proceso, calefacción, generación de energía, secado, y operaciones con alta demanda de gas en condiciones variables de carga.
Características técnicas
- Capacidad: desde 50 hasta 1,000 galones por hora (GPH) de propano.
- Funcionamiento: con turndown infinito.
- Control de temperatura: por sistema de gas alimentado por milivoltios.
- Válvula de control de gas: dentro de gabinete seco y regulador exterior ventilado.
- Interruptor de temperatura: sellado con contactos metálicos preciosos.
- Regulación: de dos etapas para presiones precisas.
- Tubos vaporizadores: con aletas integradas y ductos aislados.
- Bafles de aire: doblemente alabeados para evitar apagados.
- Diseño: modular compacto.
Materiales / componentes
Recipiente a presión ASME, tubos de vaporización con aletas integradas, válvulas mecánicas o solenoides de control de nivel, gabinete metálico seco con ventilación, sistema de combustión con piloto eléctrico opcional.
Dimensiones / especificaciones físicas
Ejemplo modelo RH400:
Altura: 177 cm (69.5”)
Ancho: 71 cm (28”)
Profundidad: 67 cm (26.25”)
Peso: 416.7 kg (920 lb)
Rango general:
*Altura: 79–177 cm (31”-69.5”)
*Ancho: 42-178 cm (16.5”-70”)
*Profundidad: 52-67 cm (20.5”-26.25”)
*Peso: 92.8–1041.9 kg (205-2300 lb)
*según modelo.
Normas / certificaciones
- Cumple con:
- ASME Section VIII (American Society of Mechanical Engineers)
- NFPA 58 (National Fire Protection Association)
- California Code of Regulations Title 8
- UL, Factory Mutual System y Railroad Commission of Texas
Funcionamiento o principio de operación
Recipiente vertical a presión ASME calentado directamente por un quemador de gas. El quemador usa parte del vapor generado para mantener la temperatura. El calor se transfiere al líquido propano, que se vaporiza al contacto con el intercambiador caliente. Termostato de control regula el encendido (120 °F). Modelos RH50–RH120: control mecánico por válvula flotante.
Modelos RH200–RH1000: control eléctrico por flotador y solenoide.
Compatibilidades / condiciones de uso
Capacidad de trabajo desde cero hasta plena carga sin condensación. Diseñado para condiciones climáticas adversas (opción de reencendido piloto eléctrico 110V).
Puede configurarse en paralelo para mayores capacidades.
Aplicable también a otros gases (consultar fábrica: C3H6, NH3, SO2, Cl2).
Fuente
Brochure técnico “RH Series Direct-Fired LP-Gas Vaporizers” – Ransome Manufacturing, Fresno, California, USA.
